概 述

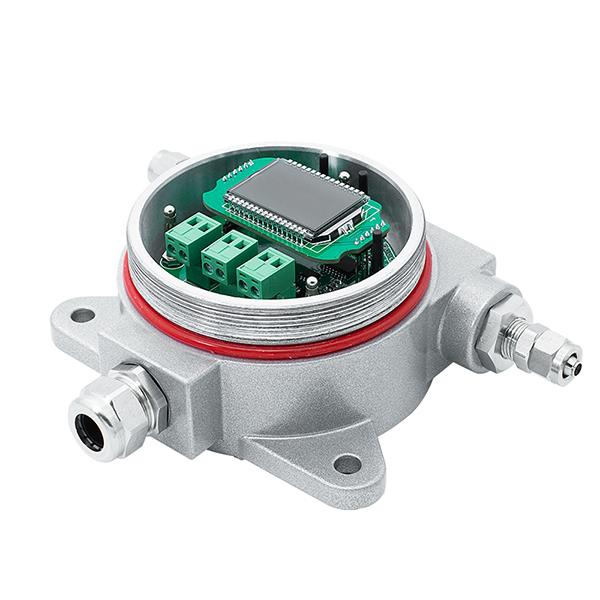

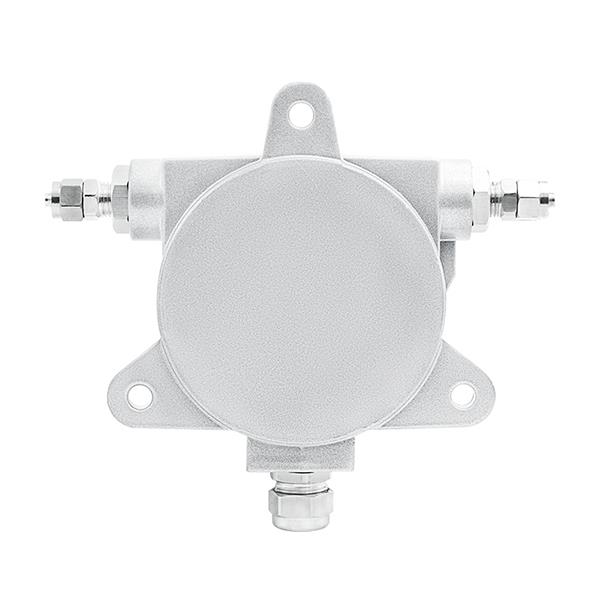

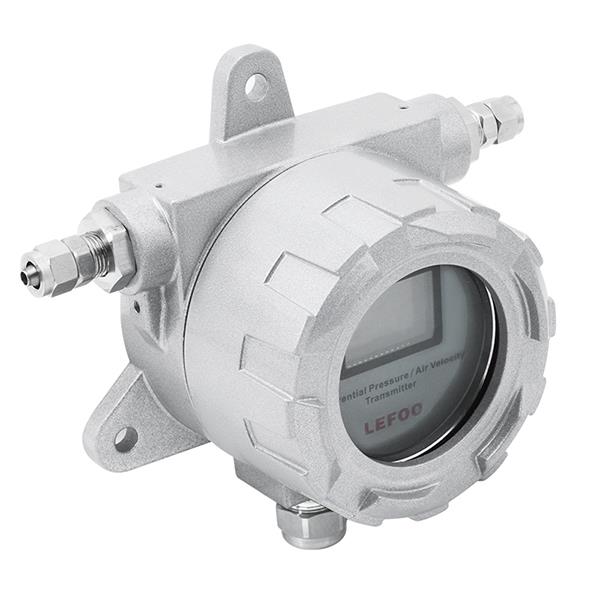

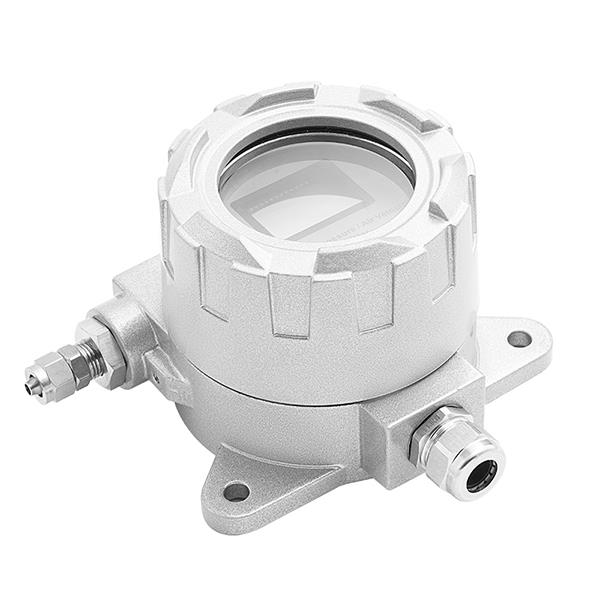

LFS71防爆型風速變送器(單輸出)是一種適用于防爆環境氣體流量測量的變送器，它可以將氣體的流速轉換為電信號，并將其傳輸至控制系統?？梢酝ㄟ^按鍵現場調整量程，采用IP65防護等級的外殼，適用于能源管理系統、VAV及風扇控制、環境污染控制、煙霧罩控制、烘箱及鍋爐通風控制等領域。
技術參數
|
測量介質 |
空氣或者中性氣體 |
|
量程 |
風速：0～10m/s、0~20m/s、0~30m/s、0~40m/s(量程可定制) |
|
允許過壓 |
10KPa |
|
精度 |
±3.0%FS(風速>3m/s) |
|
工作溫度 |
主機：-20℃～80℃;探頭：-40℃～450℃ |
|
補償溫度 |
-10℃～60℃ |
|
存儲溫度 |
主機：-40℃～85℃ |
|
響應時間 |
0.5s(默認)/1.0s/2s/4s |
|
防護等級 |
IP65 |
|
壓力接口 |
不銹鋼2分快擰接口 |
|
輸出信號 |
4~20mA/0～10VDC/RS485 |
|
供電電源 |
12~30VDC/24VAC±20% |
|
功耗 |
≤1.5W |
|
外殼材質 |
鑄鋁 |
|
通訊 |
RS-485標準接口，Modbus RTU協議 |
|
認證項目 |
ROHS認證，CE認證 |
|
防爆等級 |
Ex db IIC T6 Gb |
|
顯示方式 |
LCD數字顯示 |
|
重量(近似) |
主機：1238g |
選型說明
|
代號及說明 |
備注 |
|||
|
LFS71- |
|
型號 |
||
|
|
1 |
0～10m/s |
量程范圍 |
|
|
2 |
0~20m/s |
|||
|
3 |
0~30m/s |
|||
|
4 |
0~40m/s(僅限L型皮托管) |
|||
|
X |
定制量程 |
|||
|
|
A |
4~20mA |
輸出類型 |
|
|
B |
0～10VDC |
|||
|
C |
RS-485 |
|||
|
LFS71-2A |
量程：0～20m/s, 輸出：4～20mA |
選型舉例 |
||
一、接線方式
二、安裝方式
